Дизель СМД-7 — этот четырехцилиндровый вихре — камерный дизель характеризуется относительно малыми размерами и весом. Для улучшения наполнения цилинд­ров воздухом впускные каналы выполнены почти прямо­линейной формы и выведены на верхнюю плоскость го­ловки.

Для смазки нагруженных рабочих поверхностей дета­лей масло подается односекционным масляным насосом, который приводится во вращение от шестерни коленча­того вала. Масло очищается в щелевом фильтре грубой очистки и реактивной центрифуге, установленной на от­ветвлении масляной магистрали. Водяной насос и венти­лятор, установленные на общей оси, приводятся во вра­щение ремнем от коленчатого вала дизеля.

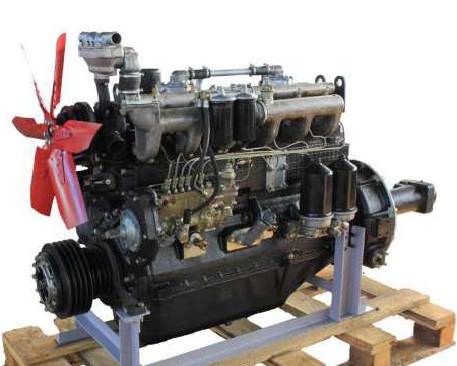

Дизельный двигатель СМД-7

На дизеле использованы топливный насос4ТН-8,5Х 10, установленный с левой стороны, и форсунки штифтового типа. Топливо фильтруется последовательно в отстойни­ке, щелевом фильтре грубой очистки и фильтре тонкой очистки с катушками из хлопчатобумажной нити.

Пуск дизеля — с помощью стартера. На дизеле уста­новлен контактно-масляный воздухоочиститель с пред­варительной центробежной ступенью с самоудалением пыли.

Дизель СМД-14 этот четырехцилиндровый вихрекамерный дизель является в данное время наиболее мас­совым по выпуску. Его отличительной особенностью яв­ляется малый вес и компактность.

Камеры сгорания, представляющие собой правильные сферические полости, размещены в общей для всех ци­линдров головке. Верхние половины камер выполнены непосредственно в стенках головки; нижние — во встав­ках, изготовленных из жароупорной стали. На днищах поршней под серповидными соединительными каналами камер сгорания имеются неглубокие сферические выем­ки, которые улучшают условия сгорания топлива в над — поршневом пространстве.

Шатуны имеют гладкий прямой разъем с крышками. Втулка поршневого пальца смазывается через три от­верстия в верхней головке шатуна. Коленчатый вал ди­зеля без противовесов.

Толкатели клапанов цилиндрической формы уста­новлены в отверстиях, обработанных непосредственно в стенке блока-картера. Для декомпрессии дизеля над ко­ромыслами установлен продольный валик с лысками. При повороте он нажимает на коромысла и заставляет кла­паны оставаться постоянно открытыми на небольшую величину. Клапанный механизм защищен привернутым к верхней плоскости головки цилиндров литым промежу­точным корпусом и литой крышкой.

Односекционный шестеренчатый масляный насос укреплен на нижней плоскости блок картера и приводит­ся во вращение от шестерни коленчатого вала. Насос забирает масло, залитое до определенного уровня в мас­ляный картер, и подает его через масляный радиатор и фильтр грубой очистки щелевого типа в масляную маги­страль. Некоторая часть подаваемого насосом масла по­ступает в реактивную центрифугу, очищается в ней и стекает в масляный картер. Масляный радиаторов осен­не-зимний период эксплуатации отключают при помощи перепускного крана.

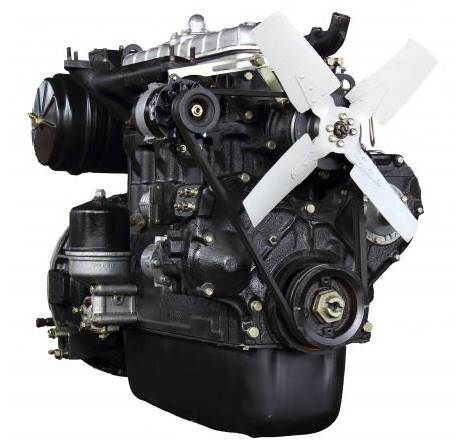

Дизельный двигатель СМД-7

Система охлаждения дизеля открытая. Водяной насос установлен на одной оси с вентилятором и приводится во вращение ремнем от коленчатого вала дизеля.

Топливный насос высокого давления 4ТН-8,5Х10, установленный с левой стороны, подает топливо к установ­ленным на головке цилиндров форсункам закрытого ти­па с штифтовыми распылителями. На форсунках, исполь­зуемых на дизеле СМД-14, введены гайки крепления рас­пылителя с удлиненной цилиндрической частью, которая экранирует выступающую часть распылителя и снижает его нагрев.

На топливном насосе высокого давления укреплен центробежный всережимный регулятор, топливоподкачивающий насос поршневого типа с насосом для ручной прокачки системы. Топливо фильтруется щеле­вым фильтром, установленным перед топливоподкачивающим насосом, и фильтром тонкой очистки с четырьмя фильтрующими элементами из хлопчатобумажной нити, который установлен перед насосом высокого давления.

Одноцилиндровый двухтактный карбюраторный пу­сковой двигатель установлен с левой стороны на карте­ре маховика дизеля и соединен с венцом маховика при помощи редуктора, муфты сцепления и муфты авто­матического отключения. Запускается двигатель малога­баритным стартером. Для облегчения пуска дизеля при пониженной температуре окружающего воздуха приме­нен подогреватель с электрической спиралью, воспламе­няющий подаваемое в него топливо и создающий во впускном коллекторе факел пламени.

Дизель оборудован эффективным воздухоочистите­лем мультициклонного типа с автоматическим удалени­ем пыли при помощи эжектора, установленного на вы­пускной трубе.
