Каким техническим требованиям должен соответствовать фильтр тракторного двигателя?

К наиболее важным качествам воздухоочистителя — фильтра относятся:

  1.  хорошая очистка воздуха от пыли;
  2.  небольшое сопротивление проходящему воздуху;
  3.  полная герметичность;
  4. малый объем
  5.  простота обслуживания.


воздушный фильтр трактора

Особенности и в чем состоит техническое обслуживание воздухоочистителя двигателей СМД-14, АМ-01 и 238НБ

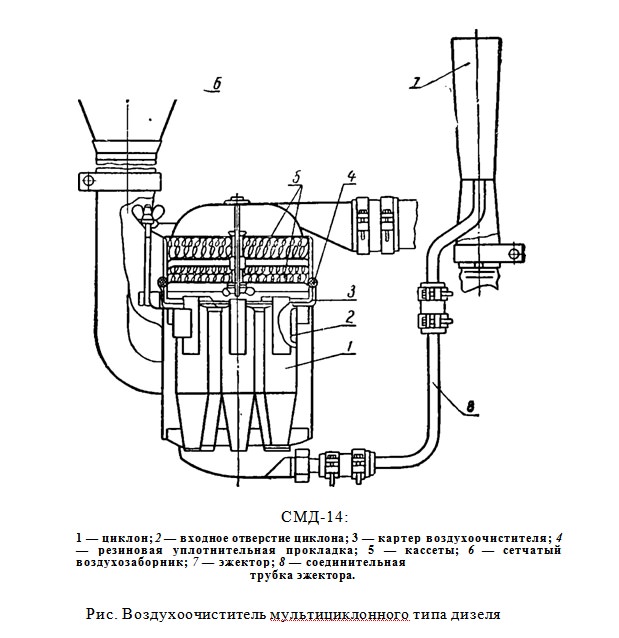

На этих дизелях установлены эффективные фильтра мультициклонного типа с инжектированием пыли отработавшими газами. Всасываемый двигателем воздух поступает через сетчатый воздухозаборник 6 фильтр двигателя трактора  в среднюю часть корпуса воздухоочистителя. Далее воздух попадает в циклоны 1 через тангенциально расположенные входные отверстия 2, приобретая в циклонах вращательное движение. Благодаря центробежной силе частицы пыли отбрасываются к стенке циклона, спускаются по ней и через нижние отверстия циклонов попадают в нижний бункер.

Вследствие разрежения, которое создается отработавшими газами в суженном сечении эжектора 7, собирающаяся в нижнем бункере воздухоочистителя пыль отсасывается через соединительную трубку 8 эжектора и уносится в атмосферу. Выходящий через верхние отверстия циклонов очищенный воздух попадает в верхнюю полость корпуса воздухоочистителя и проходит через смоченные маслом кассеты 5 из проволочной путанки, очищаясь дополнительно. Очищенный воздух через выходной патрубок поступает во впускной коллектор двигателя.

Уход за этим воздухоочистителем заключается в регулярной проверке плотности затяжки трех гаек-барашков и целости прокладки 4У обеспечивающей герметичность основного разъема картера воздухоочистителя, наблюдении за целостью соединительной трубки 8 эжектора, плотности ее соединений и периодической промывке в дизельном топливе с последующим смачиванием в чистом дизельном масле кассет.

При сборке фильтра после промывки кассет необходимо тщательно уложить резиновое кольцо основного разъема и затянуть гайки-барашки, а также тщательно затянуть хомуты соединительных шлангов. Через определенные промежутки времени необходимо промывать бензином внутренние поверхности циклонов и корпуса воздухоочистителя. Следует постоянно проверять плотность соединения трубки 8 эжектора.

Вторая ступень воздухоочистителя тракторного двигателя 238НБ снабжена фильтрующим элементом из специальной бумаги, который необходимо периодически очищать от скопившейся пыли.

Строение фильтра двигателей Д-16, трактора дт 20, трактора дт 20, Д-50, трактора хтз, СМД-7 и Д-108 и в чем состоит технический уход за ними

Эти тракторные двигатели оборудованы воздухоочистителями одинаковой конструкции с двумя ступенями очистки. В качестве первой ступени применяется цилиндрический резервуар с неподвижной крыльчаткой на входе воздуха и щелевыми отверстиями в нижней части. Сверху резервуар защищен от воды грибовидной крышкой. Попадая в резервуар, воздух закручивается крыльчаткой, крупные частицы пыли отбрасываются центробежной силой к наружным стенкам и через щелевые отверстия выбрасываются наружу. Очищенный от крупных частиц пыли воздух попадает в центральную трубу, по которой поступает во вторую ступень воздухоочистителя.

Вторая ступень воздухоочистителя состоит из корпуса с головкой, поддона с отражателем, центральной трубы и комплекта гофрированных проволочных сеток. Поток воздуха, прошедший через первую ступень и центральную трубу, ударяется в отражатель, вытесняя из него через отверстия масло, залитое в поддон. Далее воздух и мелкие частицы масла проходят через комплект гофрированных сеток, на которых удерживаются части- цы масла и приставшие к ним мелкие частицы пыли. Пройдя гофрированные сетки, чистый воздух попадает в головку корпуса и далее по соединительному шлангу поступает во впускной коллектор двигателя.
