Как устроена форсунка ФШ?

Форсунка (закрытого типа со штифтовым распылите­лем) используется на дизелях Д-16, трактора дт 20, Д-28, трактора дт 20, Д-50, трактора хтз, СМД-7 и СМД-14. Она имеет стальной кор­пус с буртом или фланцем, при помощи которого крепит­ся на головке цилиндров двигателя. К нижнему тщатель­но отполированному торцу корпуса посредством накид­ной гайки крепится распылитель, состоящий из корпуса и иглы.

Игла через пружину и стержень прижимается к коническому седлу корпуса распылителя. Верхний торец пружины упирается в бурт регулировочного винта, кото­рый ввертывается в днище стакана, завернутого до упо­ра в корпус форсунки. Положение регулировочного бол­та фиксируется контргайкой. На выступающую из кор­пуса форсунки ФШ нарезанную часть стакана ввертывается колпачок, который уплотняется по торцу медной про­кладкой. Топливо подводится к кольцевому объему над посадочным коническим седлом корпуса распылителя по трем (или двум) наклонным каналам в корпусе распы­лителя и по каналу в корпусе форсунки.

Для соединения каналов на торце распылителя имеется кольцевая про­течка. Для соединения форсунки с трубопроводом высо­кого давления на ее корпусе имеется цилиндрический вы­ступ с резьбой и коническим углублением, соединенным с каналом. Несмотря на очень малый зазор между иглой и корпусом распылителя (0,002-0,003 мм), часть топлива перетекает в полость пружины, и для его отвода имеется канал и ввернутый в корпус штуцер, по которому топли­во отводится к сливной трубке. Подъем иглы распылителя ограничивается упором торца расширенной части иглы в торец корпуса форсунки ФШ (рис. 20)

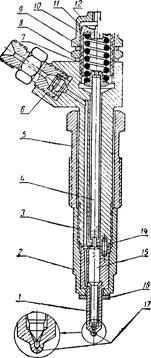

Рис. Форсунка ФШ с распылителем штифтового типа:

А — с низкой гайкой, экранирующей распылитель, применяемая для тракторного двигателя СМД-14; б — с открытым концом распылителя, применяемая для двигателей Д-28, трактора дт 20, Д-50 и трактора хтз; 1 — корпус распылителя; 2 — канал в корпусе распылите­ля; 3 — штанга; 4 — корпус форсунки; 5 — пружина; 6 — стакан; 7 — винт с тарелкой; 8 — поворотный угольник; 9 — болт поворотного угольника; 10-слив­ная трубка; 11 — колпак регулировочного болта; 12 — трубопровод высокого давления; 13 — канал в корпусе форсунки; 14 — гайка крепления распылителя; 15 — игла распылителя; 16 — камера в корпусе распылителя.
