Рассмотрим его работу на примере трактора МТЗ-50.

КВН представляет собой своеобразный второй рас­пределитель гидросистемы. В корпусе 2 (рис. 118) раз­мещены два золотника. Нижний золотник для отличия будем называть ползуном 24. Ползун 24 перемещается рукояткой 13 через рычаг 15 и может занимать три поло­жения: при верхнем положении рукоятки КВН включен, при среднем положении — КВН выключен и нижнем по­ложении-заперт (рукоятка распределителя должна за­нимать положение «подъем»).

Как работает гидравлический корректор верти­кальных нагрузок МТЗ-50?



При включенном положе­нии КВН (переднее положение ползуна 24) гидроакку­мулятор соединен с основным силовым цилиндром, а из насоса масло через распределитель и золотник 5 перепу­скается в бак.

В выключенном положении (среднее положение пол­зуна) силовой цилиндр соединен с распределителем че­рез открытый запорный клапаЪ 23.

В положении «заперто» (заднее положение ползуна) запорный клапан 23, скользя шариком 21 по скосу ползу­на 24, садится конусным хвостовиком в гнездо и отъеди­няет силовой цилиндр от распределителя.

Во всех трех положениях ползун удерживается фик­сирующими шариками 20. Находясь одновременно в контакте с ползуном 24, сепаратором и обоймой 19, шарики удерживают ползун.

Как работает гидравлический корректор верти­кальных нагрузок МТЗ-50?

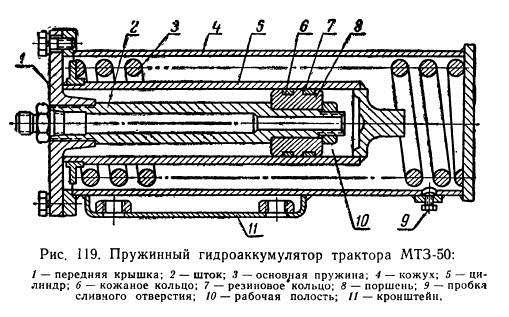

Параллельно с ползуном в верхней части корпуса 2 перемещается золотник 5 автоматической подзарядки гидроаккумулятора. Положение золотника изменяется автоматически в зависимости от давления в аккумулято­ре. При снижении давления пружина 8 сдвигает золот­ник 5 вперед и открывает канал, сообщающий аккумулятор с нагнетательной магистралью. При повышении в аккумуляторе давления до установленного значения плунжер 1 и золотник 5 сдвигаются назад, сжимая пру­жину S, разобщают аккумулятор от насоса, соединяя последний со сливом. Полость между плунжером 1 и тор­цом золотника 5 при помощи отверстий соединена с ак­кумулятором.

Автоматический золотник имеет опреде­ленную степень чувствительности, то есть переключение золотника происходит скачкообразно, когда разница давлений достигает определенной величины. Для резко­го возврата золотника в исходное положение служит ма­лый плунжер 7, скользящий в гайке 6.

Пружина 4 предо­хранительного шарикового клапана 3, размещенного внутри золотника, отрегулирована так, что клапан от­крывается, когда давление в аккумуляторе превышает отрегулированное на 8-15 кГ/см2.

В свою очередь, номинальное давление в аккумуля­торе может быть установлено в пределах 8-28 кГ/см2 изменением нажатия пружины 8 с помощью махович­ка 11.

Вращая маховичок и винт 10, передвигают фасонную гайку 9 вдоль оси золотника и этим изменяют натяжение пружины 8.
