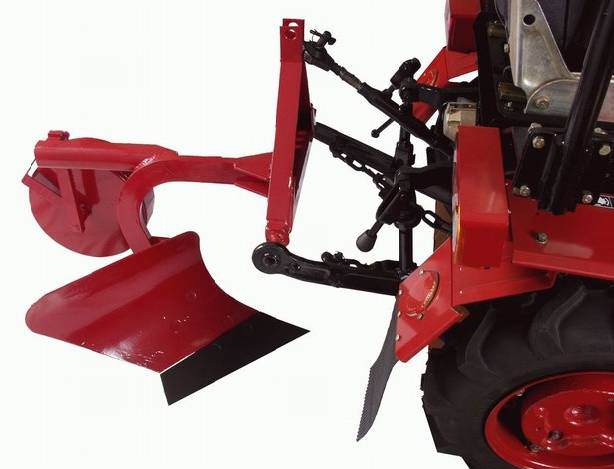

Высотное регулирование является основным. Поэто­му все орудия, навешиваемые на трактор с раздельно — агрегатной гидросистемой, должны иметь опорные коле­са. Плуги с опорными колесами имеют индекс Р.

При работе с высотным регулированием нужно уста­навливать золотник в «плавающее» положение.

Как регулируют глубину обработки почвы с помощью гид­росистемы?



При работе с некоторыми специальными орудиями возможно позиционное регулирование, при котором ору­дие устанавливают на постоянной высоте по отношению к трактору (при установке золотника в нейтральное по­ложение) .

Как предохранена гидросистема от чрезмерного повышения давления масла?

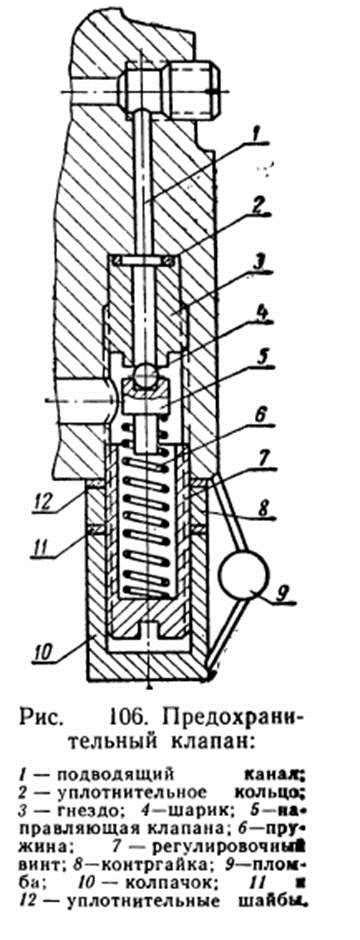

Для предохранения системы от чрезмерного повыше­ния давления служит перепускной клапан в сочетании с шариковым клапаном, который установлен в корпусе распределителя. Он представляет собой шарик 4 (рис. 106), прижатый пружиной 6 к седлу. Давление откры­вания регулируется поджатием винта 7.

При повышении давления в системе сначала открывается шариковый клапан, а затем при давлении кГ/см2 и перепуск­ной клапан, который перепускает масло из полости наг­нетания в сливную, а затем в бак.

Необходимое давление, при котором золотники авто­матически возвращаются в нейтральное положение, до­стигается регулировкой пружины бустера золотника, то есть ввинчиванием или вывинчиванием винта 12 (см. рис. 103).

Как устроен основной силовой цилиндр раздель­но-агрегатной гидравлической системы?

Как регулируют глубину обработки почвы с помощью гид­росистемы?

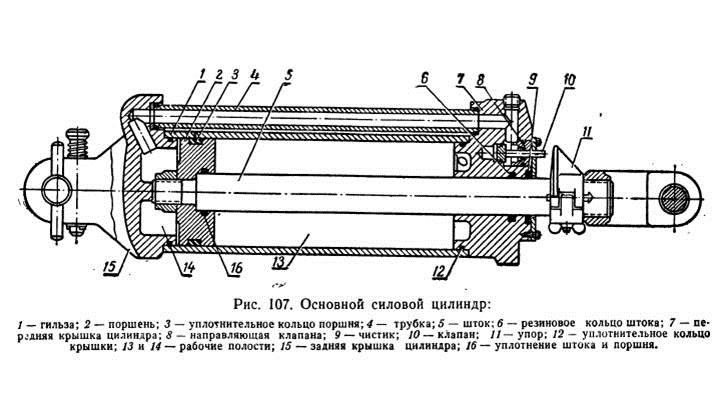

Он состоит из гильзы 1 (рис. 107), закрытой с обеих сторон крышками 7 и 15. Центровочные буртики крышек уплотнены резиновыми кольцами 12. В цилиндре переме­щается поршень 2, уплотненный резиновым кольцом 3 с защитными кожаными кольцами по бокам. Поршень за­креплен на штоке 5, выведенном наружу через переднюю крышку. Шток очищается от пыли и грязи стальными чистиками 9 и уплотнен резиновым кольцом 6.

Цилиндр крепят на тракторе, на машине или между трактором и машиной при помощи проушины (или ви­лок). Одна проушина выполнена непосредственно на крышке цилиндра, а другая на конце штока поршня.

При подъеме орудия масло по каналу и далее по трубке 4, соединяющей каналы в обеих крышках, нагне­тается в полость 14; одновременно оно из полости 13 по каналу, не показанному на рисунке, вытесняется в масло­провод. При накачивании масла в полость 13 шток с поршнем втягивается в цилиндр, а масло выталкивается из полости 14 в масляный бак.

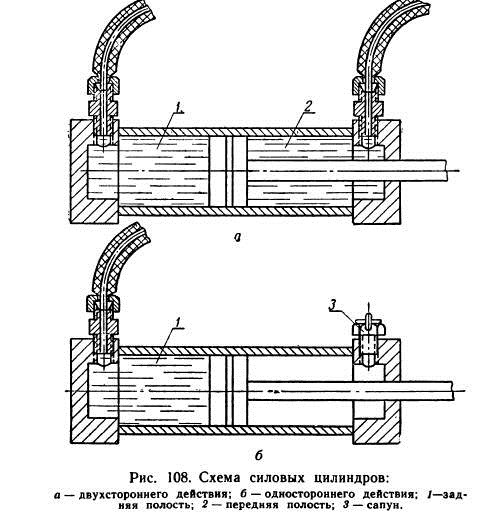

Полость 1 (рис. 108), расположенную за поршнем, условно называют задней, а полость 2, через которую проходит шток, — передней полостью.

Можно ли использовать рабочий цилиндр как цилиндр одностороннего действия?



Силовой цилиндр чаще используется как цилиндр од­ностороннего действия, чем как цилиндр двухстороннего действия. Чтобы наладить цилиндр для работы без при­нудительного опускания, вместо штуцера шланга перед­ней полости (полости опускания) нужно ввинтить са­пун 3, а отъединенную магистраль заглушить. Для опу­скания орудия рукоятку распределителя устанавливают в «плавающее» положение.

Как устраняется возможность слишком быстро­го опускания (падения) орудия?

Как регулируют глубину обработки почвы с помощью гид­росистемы?



В систему каналов, связанных с полостью 14 (см. рис. 107), включен замедлительный клапан, который при опускании орудия создает сопротивление проходу масла и замедляет опускание орудия.
