Передний мост этих тракторов имеет телескопиче­скую (раздвижную) конструкцию.

Для регулировки колеи нужно поднять домкратом передний мост трактора, отвернуть четыре стяжных бол­та, крепящих валы кронштейнов передних колес в труб­чатой балке передней оси, отвернуть и вынуть два болта поперечных рулевых тяг, установить колеса на нужную колею, поставить и затянуть болты и опустить колеса на землю.

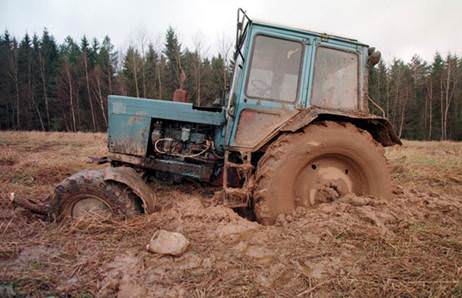

Как регулируют колею направляющих колес тракторов Т-28 и «Беларусь»?

Для изменения передней колеи трактора «Беларусь» в пределах 1200-1700 мм нужно поднять правое перед­нее колесо домкратом, подставленным под трубчатую балку передней оси, отвернуть гайки, снять болты и хо­муты, стягивающие конец трубы, и выбить фиксатор, от­ вернуть гайки и вынуть болты из хомута поперечной ру­левой тяги, отъединить толкающую тягу рулевого меха­низма от поворотного рычага или от рулевого рычага, передвинуть выдвижной кулак и стержень поперечной рулевой тяги так, чтобы колесо находилось на расстоя­нии, равном половине нужной колеи от середины трак­тора, совместив отверстия под фиксатор в трубе оси и выдвижном кулаке, а также выемки в трубе и стержне поперечной тяги под болты хомута.

Затем установить на место фиксатор и хомуты, затянуть болты и гайки, по­ставить на место толкающую тягу, опустить правое коле­со, поднять и установить левое в требуемое положение. Проверить сначала сходимость, а затем наибольший угол поворота направляющих колес.

При увеличении или уменьшении колеи на 100 мм нужно изменить длину толкающей тяги на 50 мм.

Если размер колеи направляющих колес устанавли­вают свыше 1500 мм необходимо поставить в толкаю­щую трубу удлиненную тягу. Для колеи свыше 1600 мм нужно ввернуть вставки во внутренние трубы выдвиж­ных кулаков.

Для получения передней колеи 1800 мм требуется, кроме того, оба передних колеса повернуть выпуклостью внутрь.
