Зубчатая муфта переключения заднего вала отбора мощности и независимого привода на синхронный долж­на переключаться при выключенном вале и малом числе оборотов двигателя. При перемещении рукоятки вперед включается синхронный привод, а назад — независимый привод.

Рычаг управления задним валом отбора мощности также имеет три положения: переднее — «включен», среднее — «нейтральное» и заднее — «выключен».

Как управляют валами отбора мощности тракто­ров МТЗ-50 и МТЗ-50ПЛ?

Каким валом отбора мощности оборудован трактор ДТ-54?

Трактор оборудуется по заказу валом с зависимым приводом. Хвостовик вала, выступающий за заднюю стен­ку заднего моста, расположен не в продольной плоскости симметрии трактора, а смещен вправо на 64,5 мм.

Задний подшипник вала отбора мощности установ­лен в корпусе заднего моста, а передний — в кулачковой муфте, закрепленной на конце вала заднего хода короб­ки передач. Другая часть кулачковой муфты установле­на на скользящих шлицах на валу отбора мощности. Для включения и выключения кулачковой муфты слу­жит вилка, рожки которой входят в проточку передвиж­ной части муфты. Вилка может скользить по направля­ющему валику в корпусе заднего моста параллельно ва­лу отбора мощности.

Вилка перемещается по валику двуплечим рычагом, установленным в шаровой опоре на крышке заднего мо­ста. Нижнее плечо рычага входит в гнездо вилки, а верх­нее соединено тягой с рукояткой, установленной перед сиденьем тракториста.

Вал отбора мощности вращается с числом оборотов 547 в минуту при номинальном числе оборотов двига­теля.

Хвостовик вала отбора мощности закрыт крышкой.

Перед включением и выключением вала отбора мощ­ности необходимо выключать главную муфту сцепле­ния.

Какой вал отбора мощности установлен на трак­торах Т-74 и Т-75?

На тракторах Т-74 и Т-75 установлен вал отбора мощ­ности с зависимым приводом. От привода трактора ДТ-54А он отличается наличием редуктора, установлен­ного на задней стенке заднего моста.

На некоторых тракторах Т-75 был установлен вал от­бора мощности с независимым приводом.

Каким валом отбора мощности оборудован трактор ДТ-75?

Как управляют валами отбора мощности тракто­ров МТЗ-50 и МТЗ-50ПЛ?

Трактор ДТ-75 оборудован валом отбора мощности с независимым приводом. Вращение передается ему от двигателя и два промежуточных вала, проходящих через полые валы карданного привода, увеличителя крутяще­го момента, коробки передач и через полость заднего моста к редуктору вала отбора мощности.

Как устроен редуктор вала отбора мощности трактора ДТ-75?

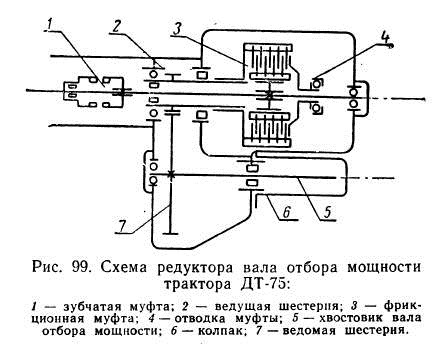

Редуктор заключен в самостоятельном картере, при­крепленном снаружи к задней стенке заднего моста. На ведущем валу редуктора установлена многодисковая фрикционная муфта 3 (рис. 99) сцепления непостоянно замкнутого типа.

Полый ведомый вал фрикционной муфты сцепления выполнен за одно с ведущей шестерней 2 редуктора, а ведомая шестерня 7 насажена на шлицы ведомого (нижнего) вала, заканчивающегося сзади хвостови­ком 5. Хвостовик закрывается колпаком 6.

Как включается и выключается вал отбора мощ­ности трактора ДТ-75?

Вал отбора мощности трактора ДТ-75 имеет два ор­гана управления.

На крышке заднего моста расположен рычаг включения зубчатой муфты, соединяющей промежуточные ва­лы привода отбора мощности. Зубчатая муфта служит для «сезонного» включения и выключения вала отбора мощности. Ее включают, когда к трактору присоединя­ют машину, нуждающуюся в приводе от вала отбора мощности трактора, и выключают при отъединении ма­шины.

Для включения и выключения в процессе работы слу­жит муфта сцепления, управляемая рукояткой, располо­женной в кабине трактора. Перемещение рукоятки назад включает привод вала отбора мощности, вперед — вы­ключает муфту.
