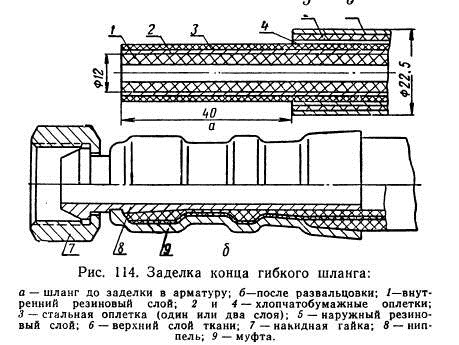

Концы гибких шлангов заделывают с помощью при­соединительной арматуры неразборной конструкции. При заделке срезают наружный слой резины и обнажают стальную оплетку на длине 40 мм от конца шланга. Сверху надевают муфту 9 (рис. 114), а внутрь шланга вставляют с натягом ниппель 8 с надетой на него накид­ной гайкой 7. Муфту 9 обжимают на прессе; при этом ее передний бурт входит в кольцевую проточку ниппеля, а на поверхности образуются две кольцевые впадины.

Как заделывают концы шлангов гидросистемы на тракторох?



Гибкий шланг присоединяют к проходному штуцеру силового цилиндра накидной гайкой 7, которую навинчи­вают на цилиндрическую резьбу штуцера. Конической резьбой штуцер ввинчивают в головку силового ци­линдра.

Каково назначение бака гидросистемы?

Бак содержит запас рабочей жидкости, необходимой для компенсации разности объемов полостей силовых цилиндров и для пополнения наружных утечек. Рабочая жидкость, попадая в бак из силовых цилиндров, охлаж­дается благодаря тонким стенкам и большой их поверх­ности, обдуваемой воздухом.

Каково устройство бака гидросистемы?

Бак состоит из корпуса, масляного фильтра, заливной горловины с пробкой, масломерной линейкой и сапуном. Сливное отверстие с винтовой пробкой размещено на днище бака.

У тракторов ДТ-20 и ДТ-54А уровень жидкости в ба­ке проверяют через контрольное отверстие в стенке бака.

Бак соединен с насосом всасывающим маслопрово­дом, а с распределителем — сливной трубой, подведенной к фильтру бака.

Как поддерживается чистота масла в гидравли­ческой системе?

Масло, поступающее из распределителя в бак, пропу­скается через мелкий сетчатый фильтр, состоящий из от­дельных элементов и установленный в баке. Фильтр пре­дохранен от повреждений, возникающих из-за чрезмер­ного повышения давления при его засорении, перепуск­ным клапаном 6 (рис. 115), отрегулированным на давле­ние 2,5-3,5 кГ/см2.

Каковы особенности размещения гидросистемы трактора ДТ-20?

Насос и распределитель установлены справа от про­дольной оси трактора. Насос установлен на двигателе, а распределитель — на кронштейне, размещенном на баке гидросистемы.
