Вал отбора мощности с полунезависимым приводом выведен назад. Опорой переднего конца вала служит втулка вала, пропущенного внутри полого промежу­точного вала коробки передач, а опорой заднего — ша­риковый подшипник, установленный в стакане, закреп­ленном в задней стенке картера силовой передачи.

Главная муфта сцепления выключается в два этапа.

Каким валом отбора мощности оборудованы тракторы «Беларусь» МТЗ-5МС и MT3?

При нажатии на педаль сначала останавливается трактор, при дальнейшем нажатии останавливается вал отбо­ра мощности. Включение происходит в обратном порядке.

Каковы особенности вала отбора мощности трак­тора Т-38М?

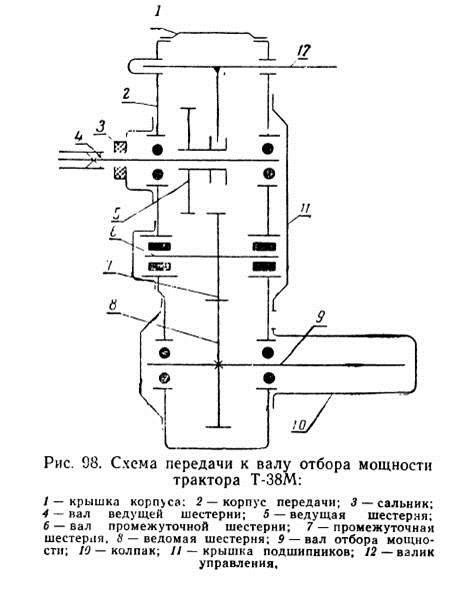

Вал имеет самостоятельную передачу, установленную на задней стенке заднего моста, и зависимый привод. В корпусе 2 (рис. 98) передачи установлено три парал­лельных вала. Сзади корпус закрыт крышкой 11. Вал 4ведущей шестерни 5 соединен шлицевой втулкой с про­межуточным валом коробки передач и пропущен через сальник 3. Промежуточная шестерня 7 установлена на валу 6, а ведомая шестерня 8 — на валу отбора мощно­сти 9, хвостовик которого выведен назад и закрыт колпа­ком 10.

Для включения вала отбора мощности служит рычаг, установленный на корпусе передачи.

Шестерни и подшипники работают в масляной ванне и смазываются разбрызгиванием.

Число оборотов в минуту вала отбора мощности рав­но 544. Редуктор вала отбора мощности может быть уста­новлен на задней стенке заднего моста в верхнем или нижнем положении. При монтаже переставляется и ры­чаг управления.

Перед включением и выключением вала отбора мощ­ности необходимо выключать главную муфту сцепления.
