Валы получают вращение от силовой передачи трак­тора и передают его рабочим органам прицепной или на­весной машины.

Какие типы привода валов отбора мощности установлены на тракторах?

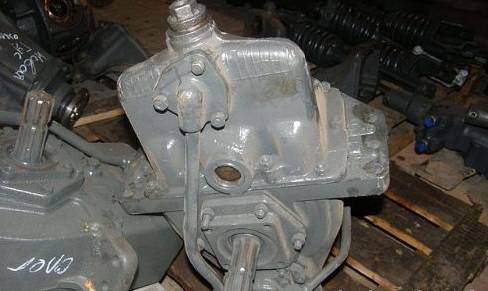

Каково назначение валов отбора мощности?

На тракторах могут быть установлены приводы с по­стоянным числом оборотов и синхронный.

Привод с постоянным числом оборотов (с числом обо­ротов, пропорциональным числу оборотов двигателя) может быть зависимым, полунезависимым и незави­симым.

Зависимым приводом вала отбора мощности оборудо­ваны тракторы ДТ-20, Т-38, ДТ-54А, Т-74 и Т-75.

Полунезависимый привод имеют тракторы Т-28, Т-28Х, Т-28ХЗ, МТЗ-5МС и MT3-5J1C. Самоходное шас­си Т-16 имеет валы отбора мощности с полунезависимым и синхронным приводами. У тракторов ДТ-75, Т-4, Т-125 и К-700 привод вала отбора мощности независимый, а у тракторов Т-40, МТЗ-50 и МТЗ-50ПЛ привод переклю­чаемый с независимого на синхронный.

На тракторах С-100 и Т-100М вал отбора мощности устанавливается только по заказу.

Как включается вал отбора мощности трактора ДТ-20?

У трактора ДТ-20 вал отбора мощности, установлен в отдельном корпусе и включается зубчатой муфтой, сое­диняющей вал отбора мощности с промежуточным валом.

В качестве валов отбора мощности с синхронным при­водом используются внутренние хвостовики валов колес. Хвостовик каждого вала колеса, выступающий внутрь из корпуса конечной передачи, имеет шпоночную канавку и резьбовое отверстие, в которое ввинчивается болт для крепления звездочки цепной передачи от синхрон­ного вала отбора мощности к сеялке или другой ма­шине.

Числа оборотов в минуту синхронных валов отбора мощности по передачам составляют: первая передача — 19,8, вторая — 25,6, третья — 32,3 и четвертая — 61,7.

При движении трактора на любой передаче за каж­дый оборот синхронного вала отбора мощности трактор проходит по 3,44 м (при работе без буксования).

Какими валами отбора мощности оборудованы тракторы Т-28, Т-28Х и Т-28ХЗ?

Вал отбора мощности, шлицевой хвостовик которого выступает назад, может работать от зависимого и полу­независимого приводов. Для включения полунезависимо­го привода нужно предварительно включить зависимый привод, дать разгон валу отбора мощности, а затем на ходу, не выключая муфту сцепления, включить полуне­зависимый привод. Число оборотов в минуту в обоих случаях равно 535.

После включения полунезависимого привода выклю­чение главной муфты сцепления останавливает трактор, но не останавливает вал отбора мощности. Для его оста­новки нужно выключить шестерню привода.

Кроме того, тракторы оборудованы боковым валом отбора мощности с синхронным приводом. Он представ­ляет собой продолжение вала, постоянно соединенного зубчатой передачей с ведомой шестерней левой конечной передачи. Хвостовик бокового вала отбора мощности выступает из корпуса заднего моста над рукавом левой полуоси.

Вал вращается в направлении, обратном направле­нию вращения колеса.

При движении трактора на любой передаче за каж­дый оборот бокового вала отбора мощности трактор про­ходит 0,86 м (если нет буксования ведущих колес).
