Подсос воздуха между сальником и приводным концом цапфы ведущей шестерни обнаруживают по обильной пене в баке, шумной работе, замедленному подъему машины; его устраняют заменой сальника.

Подсос воздуха возможен также через стык плоско­стей муфт и корпуса, а также через уплотнение резьбо­вого соединения штуцера и угловой муфты. Устраняется подтяжкой или заменой уплотнительных резиновых ко­лец.

Утечка масла наружу через стык между корпусом и крышкой насоса. Для устранения неисправности необ­ходимо снять насос, подтянуть соединительные винты и проверить

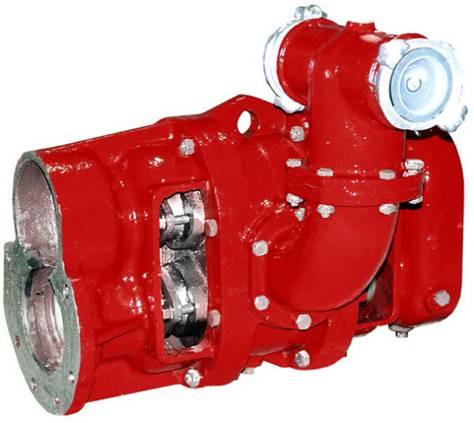

Каковы основные неисправности насоса и спосо­бы их устранения?

насос на стенде или тракторе. Если утеч­ка продолжается, сменить резиновое уплотнительное кольцо.

Утечки масла в картер двигателя. Определяют по убыли масла в баке и нарушению режима масляной ван­ны двигателя. Устраняют заменой сальника.

Большие внутренние утечки масла в насосе (низ­кий объемный к. п. д.). Обнаруживаются по медленному подъему машины. Для устранения неисправности разби­рают насос, заменяют кольцо разгрузочной пластины, об­катывают и проверяют насос и вновь устанавливают его на трактор.

Каковы основные функции распределителя гид­росистемы?

Распределитель направляет поток масла от насоса к силовым цилиндрам и обратно в бак, автоматически пе­реключает систему по окончании подъема и опускания 9 нейтральное положение и предохраняет систему от пере­грузок.

Какие распределители применяются в гидроси­стемах тракторов?

На тракторах ДТ-20 и самоходных шасси Т-16 уста­новлен двухзолотниковый распределитель. Один его зо­лотник служит для управления основным задним сило­вым цилиндром, а другой — для управления дополни­тельным выносным цилиндром. Штуцеры другого золот­ника при выпуске трактора с завода заглушают.

На остальных тракторах с раздельно-агрегатной си­стемой установлен трехзолотниковый распределитель. Один из его золотников служит для управления задним основным силовым цилиндром, а два других — для управления выносными силовыми цилиндрами. Каждый золотник может обслуживать группу параллельно дей­ствующих цилиндров.

Распределитель размещен в корпусе, соединенном двумя стальными маслопроводами с насосом и баком и стальными маслопроводами и шлангами высокого дав­ления с силовыми цилиндрами (по два шланга на каж­дый цилиндр); в корпусе расточены отверстия, в которых перемещаются золотники. С торцов эти отверстия закры­ты алюминиевыми крышками. Распределитель имеет ру­коятки по числу золотников.

Какие положения может занимать золотник?

Золотник может занимать четыре положения:

Нейтральное, при котором обе полости силового цилиндра изолированы от насоса и бака, а масло перека­чивается непосредственно в масляный бак;



«плавающее», при котором обе полости цилиндра и нагнетательная магистраль насоса соединены через сливную магистраль распределителя с масляным баком; при этом поршень может свободно перемещаться в сило­вом цилиндре, и орудие опускается под действием собст­венного веса до соприкосновения опорного катка с поч­вой;

Положение подъема орудия;

Положение опускания орудия.

В каждом из положений, кроме нейтрального, золот­ник удерживается фиксатором. По окончании подъема или опускания орудия золотник возвращается в ней­тральное положение автоматически или вручную. Из «плавающего» положения золотник возвращается только вручную.
