Передний мост трактора МТЗ 82

Передний ведущий мост трактора МТЗ 82 выглядит как объединенные в один общий узел механизмы, при их помощи передается крутящий момент от карданной передачи к передним колесам, обеспечивая, таким образом, поворот и стабилизацию управляемых колес, так же передаются толкающие усилия от передних ведущих колес остову трактора.

Передний ведущий мост состоит из балки, главной передачи, дифференциала и колесных редукторов.

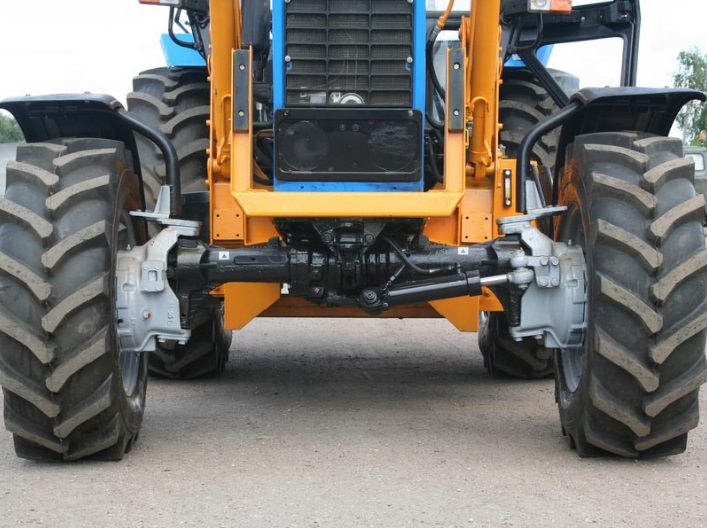

Передний ведущий мост трактора МТЗ 82 фото

Передний ведущий мост трактора МТЗ 82 выглядит так :

Или вот так если изображать схематично, то можно более детально рассмотреть механизм:

Передний ведущий мост трактора МТЗ 82 схема

Передний ведущий мост трактора МТЗ 82 схема

1 — механизм регулировки колеи; 2 — крышка моста; 3 — корпус манжеты; 4, 20 и 21 — регулировочные прокладки; 5, 23 и 25- подшипники; 6 и 28 — гайки; 7 — ведомая шестерня; 8 — ведущий диск; 9 -нажимная чашка; 10 и 11 — корпуса дифференциала; 12 — ведомый диск; 13 — сапун; 14 — корпус моста; 15 — полуосевая шестерня; 16 — заглушка полуосевой шестерни; 17 — болт дифференциала; 18 — ось сателлитов; 19 — сателлит; 22 — стакан ведущей шестерни; 24 — ведущая шестерня; 26 — регулировочные шайбы; 27 — соединительный фланец; 29 — клин; 30 — брус полурамы; 31 — втулка бруса; 32 — стопорная планка; 33 — ось качания.

Конструкция переднего ведущего моста МТЗ 82

Конструкция переднего ведущего моста МТЗ 82 точно такая же, как и не ведущего, портального типа (балка разместилась выше оси колес). Это разрешает высокий (650 мм) агротехнический просвет, который неотъемлемый помощник для междурядной обработки высокостебельных пропашных культур.

Главная передача переднего моста трактора МТЗ 82 представлена парочкой конических шестерен. Для того чтобы повысить плавность зацепления и бесшумности передачи, конические шестерни изготовлены со спиральными зубьями.

Дифференциал обеспечивает разную частоту вращения ведущих колес при повороте трактора, а так­же при движении по разным неровностям.

Так же при облегчении поворота, дифференциал может ухудшить тяговые способности трактора. Для того, что избежать такой проблемы на тракторах такого типа применяют автоматически действующий механизм.

Редуктор переднего моста МТЗ-82

Колесный редуктор передних мостов МТЗ-82, предназначен не обязательно для увеличения крутящего момента, передаваемого соответсвенно от главной передачи к главным колесам, но и для того,чтобы выполнить поворот этих колес.

Передний редукторт трактора МТЗ 82 схема

Сам редуктор, состоит из двух пар верхней и нижней конических шестерен.

При таком мосте на тракторе полностью сохраняются все параметры его универсальности –пределы регулировки колеи, места навески агрегатируемых машин радиусы поворота, агротехнический просвет.

Передний ведущий мост устанавливается в проем переднего бруса полурамы на то же место, где монтируется передний не ведущий мост. Корпус переднего моста соединен с брусом шарнирно двумя полыми осями, что позволяет переднему мосту качаться относительно полурамы в поперечной плоскости.
