Как осуществляется независимый привод вала отбора мощности?

Для осуществления независимого привода поток мощности разветвляется в муфте сцепления одним из трех способов.

Первый способ — двойная муфта сцепления с раздельным управлением трактор Т-40); передняя часть муфты передает через вал 13 (рис. 39) вращение первичному валу коробки передач, а задняя часть муфты

Рис.38. Схема двойной муфты сцепления:

А _ муфта включена; б — часть муфты выключена; в — муфта выключена; 1 — маховик; 2 — передний ведомый диск; 3 — передний нажимной диск; 4 — задний ведомый диск; 5 — задний нажимной диск; 6 — корпус муфты; 7 — отжимной рычаг; 8- отводка; 9 — опора отводки; 10 — подшипник полого вала; 11-шестерня привода вала отбора мощности; 12 — вал муфты; 13- вилка;

14 валик; 15 — пружина; 16 — штырь; 17 — дополнительная пружина; 18 — упор переднего нажимного диска; 19- полый вал;

20 — тяга;

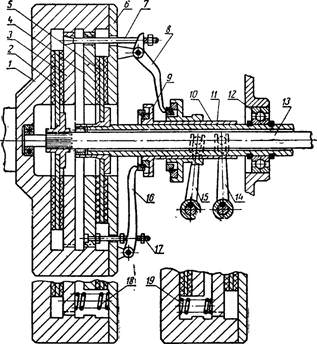

Рис. 39. Схема двойной муфты сцепления с раздельным управлени­ем, применяемая при первом способе независимого привода вала отбора мощности:

I — маховик; 2 — ведомый диск муфты вала отбора мощности; 3 — нажимной диск муфты вала отбора мощности; 4 — нажимной диск главной муфты сцеп­ления; 5 — ведомый диск муфты сцепления; 6 — корпус муфты сцепления; 7 — шпилька; 8 — рычажок муфты; 9 — отводка муфты сцепления; 10 — отводка муфты вала отбора мощности; 11 — полый вал муфты сцепления; 12 — под­шипник вала муфты сцепления; 13 — вал привода вала отбора мощности; 14 — вилка выключения муфты сцепления; 15 — вилка выключения муфты вала отбора мощности; 16 — рычажок муфты сцепления; 17 — шпилька; 18 — пружи­на муфты вала отбора мощности; 19 — пружина муфты сцепления.

Ты — полому валу 11, связанному с валом отбора мощ­ности.

При втором способе (тракторы Т-28 и мтз 80) привод к валу коробки передач осуществляется от ведо­мого диска муфты сцепления через вал 9 (рис. 40) муфты. Вал же отбора мощности приводится во вращение через полый вал 10, постоянно соединенный шлица­ми с корпусом 4 муфты сцепления.

Рис. 40. Схема муфты сцеп­ления, применяемая при втором способе независимо­го привода вала отбора мощности (через внешний полый вал):

1 — маховик; 2 — ведомый диск; 3 — нажимной диск; 4 — корпус муфты; 5 — шпилька; 6 — рыча­жок муфты; 7-отводка; 8-подшнпники вала привода отбора мощности; 9-вал муфты; 10-по­лый вал привода вала отбора мощности с шестерней; 11-вил­ка отводки; 12 — пружина.

Рис. 41. Схема муфты сцепления, применяемая при третьем способе не­зависимого привода вала отбора мощности (через внутренний вал):

1- маховик; 2 — ведомый диск; 3-нажим­ной диск; 4 — корпус муфты; 5 — шпилька; 6 — рычажок муфты; 7 — отводка; 8 — зад­ний подшипник; 9 — полый вал муфты; 10 — вал независимого привода вала отбора мощности;11 — вилка отводки; 12 — пру­жина; 13 — передний подшипник.

Привод вала отбора мощности в этом случае вклю­чается и выключается’ при помощи самостоятельного механизма, расположенного обычно в заднем мосту трактора.

Притретьем способе (тракторы ДТ-75 и Т-75) независимый привод вала отбора мощности осуществля­ется от вала 10 (рис. 41), проходящего вдоль всего трак­тора. Передний конец этого вала постоянно соединен с валом двигателя, а задний конец — с механизмом вклю­чения вала отбора мощности. Вращение к первичному валу коробки передач передается полым валом 9, на котором на шлицах установлен ведомый диск 2 главной муфты сцепления.

У муфт тракторов ДТ-75 и Т-75 имеется по два ведо­мых диска.
