Как устроена система пуска тракторного тракторного двигателя стартером

Основными элементами системы являются стартер с механизмом включения ведущей шестерни и аккумуля­торная батарея, питающая обмотки стартера.

В момент пуска ведущая шестерня стартера входит в зацепление с зубчатым венцом маховика, отчего на­чинает вращаться коленчатый вал тракторного двигателя. При повыше­нии числа оборотов коленчатого вала тракторного двигателя муфта сво­бодного хода, соединяющая ведущую шестерню с валом якоря стартера, начинает проскальзывать, не допуская его разноса. При установившейся работе тракторного двигателя ведущая шестерня стартера при помощи обратной пружины вы­водится из зацепления с венцом маховика.

Для зарядки аккумуляторной батареи непосредст­венно на тракторе используется генератор постоянного тока с приводом от коленчатого вала тракторного двигателя.

Для автоматического включения и выключения гене­ратора служит реле-регуляторв системе пуска. Контроль за зарядкой аккумулятора ведется по показаниям амперметра.

Как устроен стартер тракторного тракторного двигателя?

Вид А

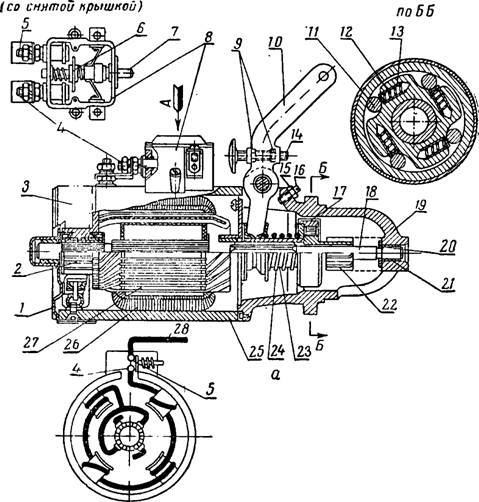

Рис. 31. Стартер СТ81 тракторного двигателя Д-28:

/-задняя крышка; 2 — коллектор; 3 — защитная лента; 4 и 5 — зажи­мы включателя; 6 — контактная шайба; 7- шток включателя; в-вклю­чатель? 9 — контргайки; 10 — двуплечий рычаг; 11 — ролик; 12 — пружи­на; 13 — стакан; 14 — регулировочный винт с упором; 15 — контргайка; 16 — регулировочный винт; 17 — муфта свободного хода; 18 — Бал якоря; 19 — передняя крышка; 20 — упорная шайба; 21 — подшипник; 22 — ше­стерня; 23 — втулка; 24-пружина; 25-корпус; 26-обмотка возбуждения;

27 — якорь; 28 — провод к аккумуляторной батарее.

6

Это четырехполюсный электродвигатель постоянного тока с последовательным возбуждением (рис. 31). Ше­стерня стартера вводится в зацепление с венцом махо­вика: 1) при помощи электромагнитного тягового реле, установленного на стартере и вынесенного электромаг­нитного переключателя; 2) при помощи рычага с ру­кояткой или рычагом, соединенным тягой с педалью в
кабине трактора. Шестерня выходит из зацепления при­нудительно под действием возвратной пружины после отключения стартера от питающей его аккумуляторной батареи. Батарея отключается электромагнитным пе­реключателем или при отпускании педали или рукоят­ки рычага включения. Для предотвращения разноса якоря шестерня соединяется с ним при помощи муфты свободного хода. Рабочее напряжение 12 в или 24 в по­дается по однопроводной системе, в которой вторым про­водом является масса двигателя.

В чем состоит особенность стартера пускового двигателя в системе пуска?

Это тоже четырехполюсный электродвигатель посто­янного тока с последовательным возбуждением.

Шестерня стартера в вводится в зацепление с венцом маховика рукояткой, установленной на стартере. После пуска двигателя, пока рукоятка не отпущена, шестерня не выключается, но вращается свободно на валу на втулке свободного хода. При отпущенной рукоятке вклю­чения шестерня стартера выходит из зацепления с вен­цом маховика под действием пружины.

В чем заключается технический уход за стар­тером?

Чтобы стартер работал длительное время, надо еже­сменно проверять надежность его крепления и исправ­ность электропроводки. Необходимо периодически сни­мать его с двигателя, очищать от пыли и грязи, слегка смазывать шлицевые поверхности втулки дизельным маслом, осматривать и проверять пружину и механизм привода. Проверять состояние коллектора, щеток и кон­тактов включателя, устраняя неисправности в соответ­ствии с заводской инструкцией.

Перед установкой стартера на двигатель надо тща­тельно очистить фланец и площадку на картере махови­ка, обеспечив надежный электрический контакт.
