Схема трактора МТЗ 82

Трактор МТЗ 82 выполнен по обычной, стандартной схеме, как и большинство остальных тракторов (задние колеса естественно,больше передних) и они имеют полурамную конструкцию. На трактор устанавливают, чаще всего, дизель Д 240 с запуском от электростартера или же Д 240Л с уже запуском, который уже исходит от карбюраторного пускового двигателя.

Дизель с естественным введением топлива и объемно пленочным смесеобразованием в камере сгорания, которая размещается в поршне, развивает мощность приблизительно до 59 кВт (80 л. с.) при частоте вращения около 2200 об. мин и совсем небольшом расходе топлива 238 г/кВт-ч(185 г/э.л.с.ч).

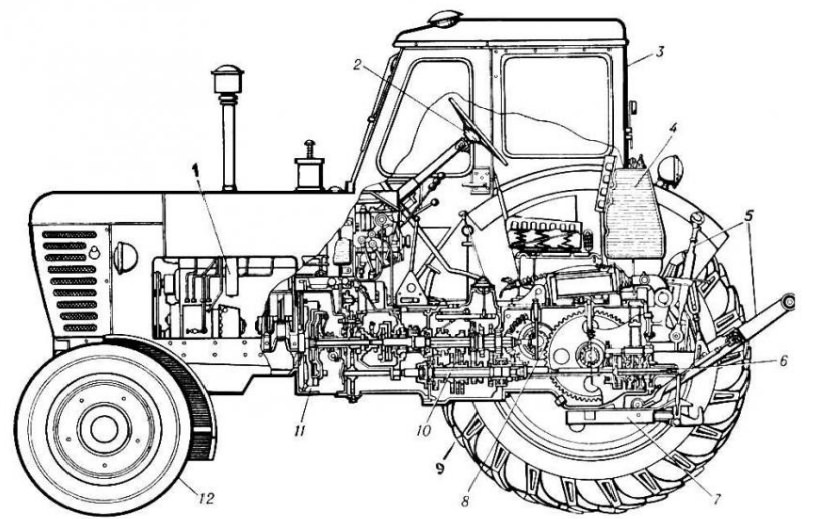

Схема трактора МТЗ 82

Схема электрооборудования трактора МТЗ 82

Электрооборудование трактора МТЗ 82 предназначено для запуска и обеспечения работы двигателя, питания электрических приборов и других устройств, а также для работы трактора и сельхозмашин ночью как при выполнении сельскохозяйственных работ, так и при использовании трактора на транспортных работах.

схема электрооборудования трактора мтз 82

Номинальное напряжение в системе 12 В. В систему электрооборудования трактора входят:

а) источники электрической энергии — аккумуляторные батареи и генератор переменного тока, работающий совместно с реле-регулятором;

б) система пуска двигателя — электростартер с дистанционным включением; реле стартера реле блокировки, добавочное сопротивление контрольный элемент электрофакельного подогревателя; электрофакельный подогреватель; 3-позиционный включатель подогревателя и стартера;

в) освещение и световая сигнализация — передние и задние фары; передние указатели поворотов; задние фонари габаритов трактора, стоп-сигнала и указателей поворотов; фонарь освещения номерного знака; контрольные лампы щитка приборов; плафон освещения кабины; переносная лампа; реле указателей поворота; центральный переключатель и переключатели света;

г) электродвигатель блока отопления и охлаждения воздуха кабины с включателем;

д) электродвигатель со стеклоочистителем и включателем;

е) соединительные панели; штепсельные разъемы; жгуты проводов и блоки плавких предохранителей;

ж) контрольно-измерительные приборы — указатели температуры воды и давления масла; амперметр; манометр давления воздуха; тахоспидометр.

Трансмиссия трактора МТЗ 82

Трансмиссия создана для того, чтобы передавать крутящий момент от дизеля к ведущим колесам трактора, валам отбора мощности, а также для изменения по величине и направлению оборотов и передаваемого крутящего момента.

трансмиссия трактора мтз 82

На тракторе МТЗ-82 применяется ступенчатая трансмиссия, которую составляют следующие основные механизмы: сцепление; коробка передач; задний ведущий мост с главной передачей, дифференциалом и конечными передачами.

Также в трансмиссию трактора МТЗ 82 входит передний ведущий мост с главной передачей, самоблокирующимся дифференциалом и колесными редукторами, для привода которых дополнительно применяются раздаточная коробка и карданная передача.

Схема подвесного на мтз 82

Подвеска предназначена для шарнирного крепления тяговой рамы с отвалом к основной раме автогрейдера и обеспечения его установки отвала в различные положения, которые необходимы для нормального функционирования машины.

Схема подвесного на мтз 82 фото

Подвеска тяговой рамы к основной раме осуществляется на трех разных точках. Одним из которых, является шаровой шкворень, шарнирно соединяющий обе рамы, — это передняя по ходу автогрейдера подвеска.

Схема подвесного на мтз 82

Есть так же задняя подвеска, которая осуществляется с помощью двоих гидроцилиндров подъема отвала, закрепленные шарнирно за две проушины хомута на основной раме автогрейдера, и шаровые шарниры поперечной балки тяговой рамы.

Гидроцилиндры могут либо поднимать, либо опускать тяговую раму в зависимости от их включения, так же они соединяют обе рамы.
