Для чего служит соединительная муфта?

Соединительная муфта служит для передачи мощно­сти от вала муфты сцепления к первичному валу короб­ки передач. Соединительная муфта может работать нормально не только при точном взаимном положении валов, но и при смещении их в допустимых пределах.

Каковы основные особенности устройства со­единительной муфты трактора ДТ-20 и ухода за ней?

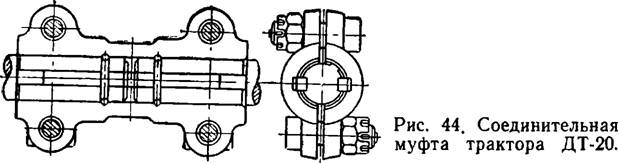

Это жесткая муфта, составленная из двух частей, со­единенных болтами, каждая из частей фиксируется отно­сительно валов при помощи шпонки и пружинного кольца. При сборке нужно следить, чтобы шпонки и кольца обоих валов полностью входили в канавки (рис. 44).

Как устроена соединительная муфта тракторов «Беларусь» МТЗ-5МС, МТЗ-5ЛС, мтз 80, МТЗ-50ПЛ, МТЗ-52 и Т-50В и в чем заключается уход за ней?

Упругая соединительная муфта имеет четыре одинаковых резиновых сектора 3 (рис. 45), из которых два рабочие (при дви­жении трактора сжимаются), а два холостые; резиновые секторы установлены между выступами вилок 1 и 2 и удерживаются от выпадения прижимами 4, болты кото­рых нужно регулярно подтягивать.

Рис. 45. Соединительная муфта тракторов «Беларусь»:

1 — передняя вилка; 2 — задняя вилка; 3 — резиновый сектор;

4 — прижим.

Когда рабочие секторы после длительной службы настолько изменят свою первоначальную форму, что соседние прижимы станут соприкасаться, нужно рабо­чие и холостые секторы поменять местами, установить прижимы и застопорить, отогнув края замковых пластин.

Как устроена соединительная муфта трактора Т-38М и в чем заключается уход за ней?

Муфта тракторов прежних выпусков состоит из двух шарниров со вставными шариками. Она может нормаль­но работать только при смещении валов, не превышаю­щих 0,5-0,8 мм. Поэтому перед установкой соединитель­ной муфты нужно проверить взаимное расположение вала муфты и первичного вала коробки передач и сцент­рировать их. Чем лучше сцентрированы валы, тем доль­ше будет работать соединительная муфта без ре­монта.

Уход за соединительной муфтой заключается в смаз­ке ее при техническом уходе № 2 и подтяжке резьбо­вых креплений.

У тракторов последней конструкции крестовина, установленная на валу муфты, и крестовина первичного вала соединены четырьмя серьгами. В каждом из восьми сочленений установлена резиновая втулка.

По мере необходимости следует подтягивать резьбо­вые крепления соединительной муфты.

Как устроен и в каком уходе нуждается соедини­тельный привод тракторов ДТ-54А, ДТ-75, Т-75 и Т-40?

Привод состоит из соединительного вала со скользя­щими шлицами и двух упругих муфт с резиновыми втул­ками. Уход заключается в подтяжке резьбовых крепле­ний. Смазку закладывают в шлицы только при сборке

Каковы особенности соединительного привода трактора К-700?

Соединительный привод трактора К-700 передает мощность непосредственно от маховика двигателя пер­вичному валу коробки передач. На маховике закреплен диск, который при помощи резиновых втулок и зубча­того венца соединен с первичным валом. Задний фланец этого вала скреплен с фланцем первичного вала короб­ки передач. Этот соединительный привод носит название полужесткой муфты.

Имеется ли соединительный привод на тракто­рах С-100 и Т-100М?

На этих тракторах соединительным приводом служат гибкие планки муфты сцепления.
