Как и любой другой вид транспорта, трактор – это сложный механизм со своими особенностями ходовой части, системы зажигания и питания, а также электрооборудования. В последнее входит много составляющих, одной из которых является генератор и сопряженные с ним механизмы.

Что такое тракторный генератор и его устройство?

Генератор –это источник тока для поддержания работы электроприборов трактора. Чтоб хорошо выполнять свою работу, генератор должен быть прост по комплектации и эксплуатации, надежен, иметь большой срок службы, небольшие габариты.

Существует две разновидности генераторов – переменного тока и постоянного. Генераторы – переменного тока просты в эксплуатации, могут регулироваться самостоятельно и работать без регуляторов напряжения. Но зарядить аккумулятор без выпрямителя переменный ток не может.

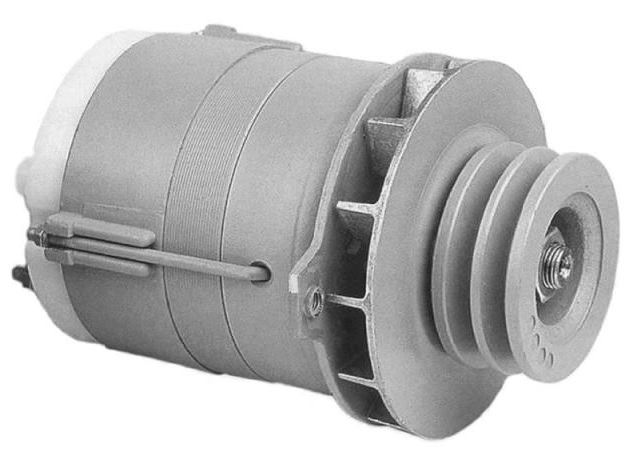

Что такое тракторный генератор

Для тракторов, имеющих электро запуск, целесообразнее использовать генератор постоянного тока, что дает, соответственно, постоянное напряжение.

Устройство тракторного генератора

В генераторах главными составляющими являются статор – корпус с медно проволочной обмоткой, ротор – вращающийся магнит с чередующейся полярностью и закрепляющийся на валу. А также в состав входят крышки (задняя и передняя) и подшипники, в которых происходит вращение ротора.
В середине корпуса насчитывается 6 сердечников. Их набор произведен из железных пластин. Обмотки из меди закреплены на сердечнике. В каждой из них 63 витка. Концы ведут и соединяются с клеммами, которые закреплены снаружи. Обмотки соединены попарно в три отдельные секции. Всех их объединяет один провод, связанный с клеммой. От нее проводок соединяется с выключателем. Другие концы связаны с другими клеммами, к которым ведут провода ламп и через выключатель сообщаются с общей массой трактора.

Ремонт тракторного генератора

Все секции самостоятельно питают закрепленную за ними лампу. Чтоб генератор нормально функционировал, следует подключать только лампы с подходящей мощностью.
Рабочий генератор имеет 3 положения. При первом полюса ротора соединяет железо корпуса и зубцы. В основе второго – соединение через железо именно зубцов. А третье положение подобно первому, только линии полюсов в противоположных направлениях.
Генератор с постоянного тока имеет такие составляющие: якорь с обмотками для возбуждения электро силы; индукторы, в магнитном поле которых вращается якорь; диоды для выпрямления тока; коллектор, благодаря которому ток поступает во внешнюю сеть.

Устройство тракторного генератора
Возбудителями в генераторах подобного типа являются магниты, состоящие из сердечников с обмотками, у которых последовательное соединение. В начале работы в обмотках вырабатывается небольшая сила. Но в процессе движения электро напряжения магнитные потоки усиливаются.
С постоянным током связано понятие выпрямитель. Используется для зарядки аккумулятора. В генераторах в роли выпрямителя выступает диод с полупроводником (кремний, селен). Ток проводится в одном направлении.
Постаянная выработка напряжения обеспечивается системой автоматического регулирования, которая входит в комплектацию генератора.

Ремонт тракторного генератора своими руками

Как и любой механизм, генератор и его составляющие имеют свойство изнашиваться и ломаться. О неисправности может сообщить амперметр, расположенный на приборной панели и показывающий величину тока, которая зависит от состояния батареи.

Что такое тракторный генератор

При заряженном аккумуляторе после старта двигателя стрелка на приборе отклоняется на зарядку, но ненадолго, потому что идет уменьшение тока до 1-2 А. Перед тем как искать поломку, следует проверить заряд батареи, точность и исправность амперметра. Это легко проверить, включив фары при неработающем двигателе. Прибор должен показать разрядку.

Диагностика  поломки тракторного генератора

Если при работающем двигателе амперметр не показывает заряд, то, возможно, есть поломка генератора или реле-регулятора. Следует на малых оборотах двигателя отсоединить провода от клемм, соединив друг с другом и увеличивать обороты. Если генератор исправен, то ток возрастет.

Значит, дело в реле регулятора Трактора. Его нужно отрегулировать.
Причинами неисправности самого генератора может быть коллектор – его загрязнение, износ, а также грязные или изношенные щетки. Если после прочистки этих частей стабильная работа не обеспечена, то нужно искать обрывы или замыкания цепи или обмоток; окисление проводов; натяжение ремней; пробитость диодов выпрямителя. Если слышен шум при работе генератора, в приборе может находиться посторонний предмет, может быть неисправен и требует замены вентилятор, или подшибников.

После обнаружения неисправности генератор следует разобрать.

Разборка и чистка генератора

Детали, содержащие провода, обтереть тряпкой, смоченной бензином, продуть и просушить. Остальное промыть в керосине или специальном растворе.
Если дело в роторе, то могут быть следующие проблемы: магнитные свойства потеряны, магнит треснут, ротор изогнут.

Разборка.

Если необходимо заменить шкив – отгибается шайба, отворачивается гайка и снимается сам шкив при помощи съемника. При необходимости меняется и собирается в обратном порядке.

После обнаружения неисправности генератор следует разобрать
При смене выпрямительного блока откручиваются винты, снимается крышка, провода отсоединяются от клеммы. Далее снимается провод обмотки возбуждения, выводы статора, с последних скручиваются шайбы и сам выпрямитель, после чего производится его замена.
Выпрямительный блок также снимается и при замене подшипника и статора. Кроме этого, отворачивается гайка, снимается крыльчатка, вынимаются болты. Далее ставится втулка и между ней и винтом – пластина из металла. Затем снимается задняя крышка и меняется, непосредственно, и статор, и подшипник.

После всех замен генератор собирается в обратном порядке.

Реле регулятор генератора трактора

Как было сказано выше, энергия генератора является переменной, потому что он функционирует при смене частоты вращений ротора. Но чтоб все системы трактора нормально работали, ток должен быть постоянным. Для этого установлены диоды, для выпрямления тока. Также ставиться реле регулятор генератора он регулирует работу и взаимосвязь генератора и аккумулятора. Реле регулятор когда нужно подключает к аккумулятор зарядку, а после того как зарядился аккумулятор отключает.

Реле-регулятор генератора трактора

Также бывают ситуации, когда нагрузка на генератор больше обычного (включено много электроприборов в тракторе), из чего следует перегрев. Для этого тоже нужно устройство, ограничивающее отдаваемый ток. Все эти функции и берет на себя реле-регулятор трактора.

Состоит он из:

  • регулятора напряжения,
  • реле защиты,
  • транзистора,
  • диодов,
  • сезонного переключателя.



Реле регулятор принцип работы

При малой частоте вращения генератора ток вырабатывается в пределах допустимой нормы трактора и реле пропускает его без сопротивления на реле защиты. Когда частота вращения двигателя увеличивается, напряжение в обмотках возрастает. Поэтому во избежание перегрузки электрооборудования срабатывает регулятор, который стабилизирует напряжение в пределах безопасной рабочей нормы. Верно настроенное реле должно сработать при 7 В.

Реле регулятор генератора трактора схема

Существует понятие сезонной работы трактора, поэтому на регуляторе есть обмотка, которая регулируется винтом. Если температура выше 5 °С, винт переводится в режим «Лето». Соответственно, режим «Зима» включается при низких температурах.
Реле-регулятор, как и другие приборы, следует время от времени проверять специальными приборами прямо на тракторе. Снимать и вскрывать его следует только в случае особой необходимости квалифицированными специалистами.
