Дизель Д-20. Одноцилиндровый дизель Д-20 имеет неразделенную камеру сгорания, представляющую со­бой выемку эллиптической формы в поршне.

Этот дизель создан на базе выпускавшегося ранее дизеля Д-14. Основное изменение заключается в увели­чении хода поршня со 125 до 140мм, что позволило повы­сить мощность дизеля; кроме того, несколько уменьшен вес дизеля.

Коленчатый вал дизеля вращается на шариковых под­шипниках, установленных в отверстиях, расточенных в блок-картере тоннельного типа. Вал снабжен противове­сами, отштампованными за одно целое с валом. Масло фильтруется реактивной центрифугой, пропускающей весь поток масла.

Система охлаждения дизеля закрытая с паровоздушным клапаном, установленным на верхнем бачке радиатора, и с термостатом. Вентилятор и водя­ной насос, имеющие общую ось, приводятся во враще­ние ремнем от коленчатого вала дизеля. Одноплунжер­ный насос имеет унифицированные с насосами 4ТН-8,5ХЮ основные рабочие детали. На дизеле приме­нена форсунка с удлиненным корпусом и распылителем штифтового типа.

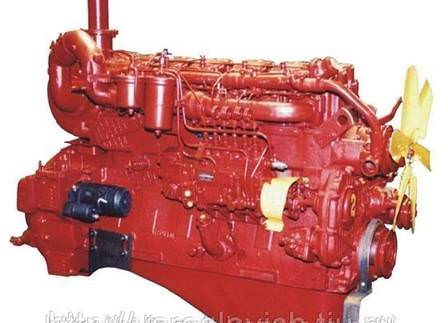

Тракторный дизельный двигатель серии Д-20 и Д-28

Дизель запускают при помощи стартера

Дизель Д-28. У этого двухцилиндрового дизеля ис­пользовано вихрекамерное смесеобразование с камерой сгорания такой же конструкции, как у дизелей СМД-14, Д-50 и Д-48.

Дизель Д-28 является усовершенствованной моделью дизеля Д-24.

Коленчатый вал дизеля вращается на двух шарико­вых подшипниках, установленных в расточенных отвер­стиях блок-картера тоннельного типа. Топливоподаю — щая система подобна системе других тракторных дизе­лей. Большая часть деталей двухплунжерного топливно­го насоса унифицирована с четырехплунжерным насо­сом 4ТН-8,5хЮ. Форсунки — стандартной конструкции со штифтовыми распылителями. Система охлаждения ди­зеля снабжена термостатом. Вентилятор и водяной насос имеют общую ось и приводятся во вращение ременной передачей от коленчатого вала дизеля. Дизель запуска­ется стартером на бензине при пониженной степени сжа­тия. Рабочая смесь воспламеняется свечой зажигания.
