Дизель Д-50. Четырехцилиндровый вихрекамерный дизель Д-50 выпускается с 1963 г. Его характерной осо­бенностью является малый вес при жесткой конструкции основных деталей. Плоскость разъема блок-картера и масляного картера проходит по оси коленчатого вала.

К задней стенке блок-картера крепится стальной лист, которым двигатель соединяется с корпусом муфты сцеп­ления. По конструкции камера сгорания подобна камере дизеля СМД-14 и отличается от нее лишь размерами. Особенностью конструкции головки цилиндров является вывод впускных каналов на ее верхнюю стенку и продол­жение каналов в промежуточном корпусе клапанного механизма, с боковой стенкой которого слит впускной коллектор.

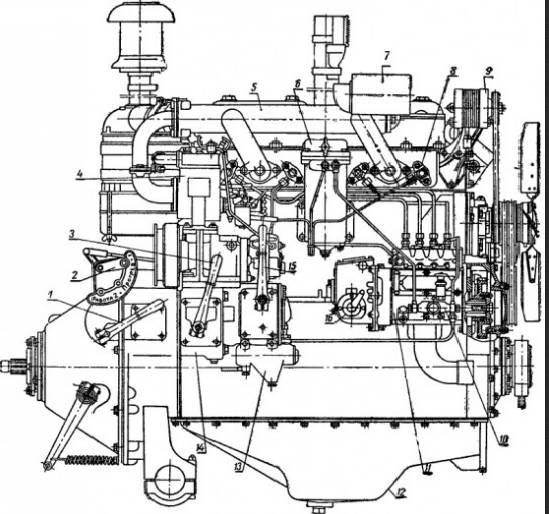

Тракторный двигатель Д-50 и Д-54

Дизель не имеет декомпрессионного меха­низма.

Односекционный масляный насос, приводимый во вращение от шестерни коленчатого вала, забирает масло из углубленной части литого жесткого масляного карте­ра и подает его в полнопоточную реактивную масляную центрифугу. Далее масло поступает к третьей коренной шейке коленчатого вала и параллельно ко второй шейке распределительного вала. От третьей коренной шейки масло по сверленым каналам в коленчатом вале посту­пает ко всем шатунным и коренным шейкам, очищаясь в полостях шатунных шеек. . Клапанный механизм сма­зывается через третью опорную шейку полого распреде­лительного вала. Для охлаждения масла в его поток включен масляный радиатор, который может выклю­чаться перепускным краном.

Водяной насос и четырехлопастный вентилятор, ус­тановленные на одной оси, приводятся во вращение ре­менной передачей от коленчатого вала дизеля. Система охлаждения снабжена термостатом.

На дизеле устанавливают топливный насос высокого давления распределительного типа или малогабаритный топливный насос УТН-5 с всережимным регулятором и топливоподкачивающим насосом. Предусмотрена тща­тельная фильтрация топлива. Фильтр-отстойник и фильтр грубой очистки установлены до топливоподкачивающего насоса; другой фильтр грубой очистки и фильтр тонкой очистки с тремя катушками из хлопчатобумажной нити установлены перед топливным насосом высокого давле­ния.

Дизель запускают с помощью стартера. Для облегчения пуска в камерах сгорания установлены свечи накаливания.

Воздух фильтруется двухступенчатым воздухоочисти­телем, первой ступенью очистки которого является цент­робежный элемент с самоудалением пыли и второй — контактно-масляный. На элементе центробежной очистки установлен клапан, при помощи которого закрывается доступ воздуха в двигатель.

Дизель Д-54А. Этот дизель надежен в работе и прост в обслуживании. Вес дизеля несколько велик по срав­нению с более поздними моделями тракторных дизе­лей. Не высоки и другие его удельные показатели, в свя­зи с чем он в ближайшее время будет снят с производ­ства.

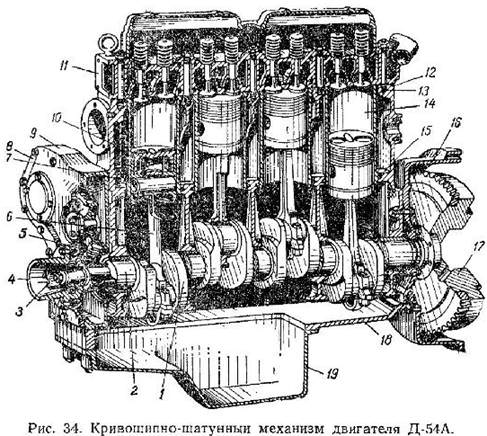

Тракторный двигатель Д-50 и Д-54

В этом четырехцилиндровом дизеле применен вихре — камерный рабочий процесс. Камеры сгорания плоской формы отлиты непосредственно в головке цилиндров и соединены с надпоршневым пространством сужающи­мися каналами круглого сечения. В днищах поршней, отлитых из алюминиевого сплава, под отверстиями сое­динительных каналов камер сгорания имеются неглубо­кие выемки, улучшающие условия для сгорания топлива.

Шатун имеет гладкий прямой разъем с нижней крыш­кой. В стержне шатуна просверлен канал для подачи масла под давлением к втулке поршневого пальца. Ко­ленчатый вал дизеля без противовесов. Толкатели гриб­ковой формы имеют кольцевые проточки, в которые вхо­дят штифты декомпрессионного механизма. Толкатели поднимаются внешними рычагами, связанными общей внешней тягой с рычагом декомпрессионного механизма.

Система смазки обычная с одноступенчатым шесте­ренчатым масляным насосом, забирающим масло из картера и нагнетающим его к масляному фильтру. Мас­ло проходит щелевой фильтр и поступает в масляный радиатор. Некоторая часть масла поступает в реактив­ную центрифугу и стекает в картер. Из масляного ра­диатора масло по каналам подается к коренным подшип­никам коленчатого вала, подшипникам распределитель­ного вала, промежуточной шестерне и коромыслам кла­панов. От коренных подшипников масло, очищаясь в полостях шатунных шеек, поступает к шатунным под­шипникам и далее по каналам в шатунах к втулкам порш­невых пальцев. Остальные детали дизеля смазываются маслом, которое вытекает из зазоров подшипников и раз­брызгивается кривошипами коленчатого вала. В осенне- зимний период эксплуатации масляный радиатор отклю­чают специальным краном.

Система охлаждения открытая, без термостатов. Во­дяной насос и четырехлопастный вентилятор приводят­ся во вращение общим ремнем. Ведущий шкив установ­лен на выступающем конце валика промежуточной шес­терни, соединенной с шестерней коленчатого вала.

Тракторный двигатель Д-50 и Д-54

На дизеле применен насос 4ТН-8,5Х10 с всережимным регулятором и топливоподкачивающим насосом, на котором установлен ручной насос для прокачки топлива в системе. Топливо фильтруется в щелевом фильтре гру­бой очистки, установленном перед топливоподкачиваю­щим насосом, и тонком фильтре с четырьмя катушками из хлопчатобумажной нити, который установлен перед насосом высокого давления. На головке против каждой камеры сгорания в горизонтально расположенных отвер­стиях установлены закрытые форсунки со штифтовыми распылителями.

Двухтактный пусковой двигатель установлен на кар­тере маховика с правой стороны дизеля и соединен с венцом маховика при помощи муфты сцепления, двухсту­пенчатого редуктора и механизма автоматического от­ключения. Водяная рубашка пускового двигателя соеди­нена с системой охлаждения дизеля, что способствует ускорению его прогрева перед пуском. Выпускной трубо­провод пускового двигателя проходит через впускной коллектор дизеля, чем достигается подогрев поступаю­щего в дизель воздуха во время пуска.

Воздухоочиститель, установленный на впускном коллекторе дизеля, состоит из двух ступеней: центро­бежной с самоудалением пыли и контактно-масляной.
