Каждая ее часть состоит из самозапирающегося клапана, но вместо резьбы и накидной гайки применен шариковый замок. В корпусе 5 (см. рис. 112), соединенном шлангом с цилиндром орудия, в радиальных отверстиях установлены шарики 12.
При замыкании разрывной муфты шарики входят в кольцевую канавку на корпусе 7. Поверх этого корпуса установлена запорная втулка И, постоянно отжатая пружиной 9. Запорная втулка закреплена в кронштейне на тракторе. Если потянуть с силой около 15-20 кГ за шланг орудия, это вызовет оттягивание разрывной муфты и сжатие пружины 9. Шарики 12 выйдут из кольцевой канавки корпуса 7, муфта разомкнётся, а самозапирающиеся клапаны за кроются и не дадут маслу вытечь из разъединенных шлангов.
Как работает разрывная муфта с пазовым замком?

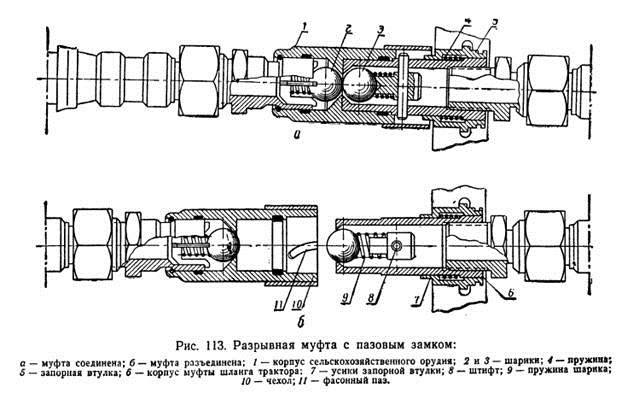

В корпусе 6 (рис. 113) муфты с пазовым замком установлен штифт 8, концы которого выступают из корпуса. Поверх корпуса установлена запорная втулка 5 с усиками 7, отжатая пружиной 4.
В корпусе 1 прорезаны фасонные пазы И, в которые при замыкании муфты входят концы штифта 8, а затем усики 7, препятствующие относительному повороту корпусов 6 и 1.
Если потянуть за шланг орудия, вся муфта сдвинется назад, а запорная втулка 5 останется на месте. Тогда усики 7 выйдут из пазов 11, и муфта разомкнётся. Одновременно закроются оба самозапирающихся клапана.
