Трактор Т-40 имеет боковой и задний валы отбора мощности. Каждый из них может работать как от независимого, так и от синхронного привода. Число оборотов обоих валов при номинальном числе оборотов двигателя приведены в таблице 26.
Рычаги включения заднего и бокового валов отбора мощности имеют по три положения: 1) переднее соответствует независимому приводу; 2) заднее — синхронному; 3) среднее положение нейтральное. Перед включением или выключением любого привода необходимо нажать на педаль муфты вала отбора мощности.
Какими валами отбора мощности оборудованы тракторы МТЗ-50 и МТЗ-50ПЛ?
Задний вал отбора мощности при независимом приводе вращается с числом оборотов 562 в минуту, а при синхронном приводе делает 3,7 оборота на 1 м пути.

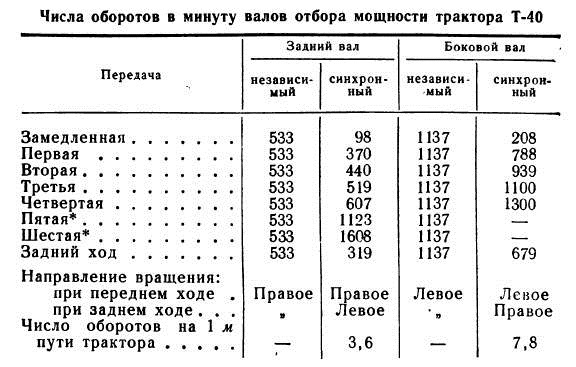

Числа оборотов в минуту валов отбора мощности трактора T-40
Включение синхронного привода на этих передачах запрещено.
Боковой вал отбора мощности имеет зависимый привод. с числом оборотов 562 в минуту от коробки передач.
Задний вал отбора мощности имеет зубчатую муфту переключения, с помощью которой он соединяется с промежуточным валом коробки передач (синхронный привод) или с валом, соединенным с корпусом муфты сцепления (независимый привод).
Вращение к хвостовику передается через планетарную передачу, размещенную в заднем мосту. Планетарная передача имеет два ленточных тормоза. Один из них останавливает солнечную шестерню, вследствие чего включается вал отбора мощности. Второй тормоз воздействует на барабан, закрепленный на водиле (хвостовике вала отбора мощности). Передаточное число 1,47.
