Коробка имеет шесть режимов: четыре режима пере­днего хода и два — заднего. В каждом режиме — четы­ре передачи. На первичном валу’ установлено четыре фрикционных муфты для включения передач, повторяю­щихся во всех режимах.

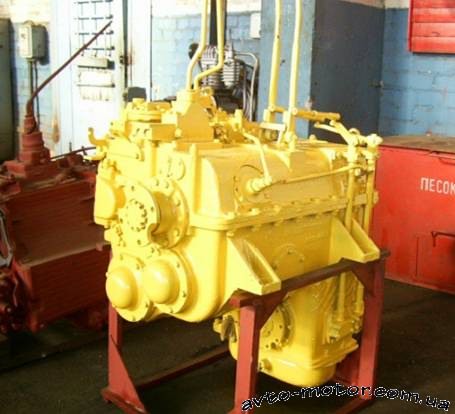

Коробка передач трактора К-700

Ведущие части фрикционов связаны с первичным валом, а ведомые — со свободно вращающимися шестернями. Фрикционы работают в масле, включаются давлением масла, а выключаются с помощью витых пружин.

Через промежуточный вал вращение передается гру­зовому валу и далее валу раздаточной коробки. На гру­зовом валу и на валу раздаточной коробки установлены зубчатые муфты, с помощью которых включается тот или иной режим.

От первичного вала приводится во вращение также вал привода четырех насосов: два насоса гидросистемы навесного оборудования, насос гидросистемы управле­ния поворотом и насос гидросистемы коробки передач и механизма отбора мощности.

От раздаточного вала мощность через карданы пере­дается переднему и заднему мостам. Привод заднего моста — отключаемый.

Как переключаются передачи у трактора К-700

Передачи трактора К-700 переключают следующим

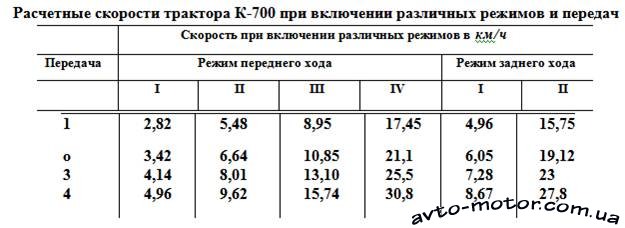

Образом. По таблице 22 устанавливают, какую переда­чу необходимо включить.

Включают нужный режим рычагом управления муф­той раздаточного вала, затем рычагом управления муфтой несколько раз нажать на педаль слива.

Коробка передач трактора К-700

Затем нажимают на педаль слива, включают нуж­ную передачу, быстро, но плавно отпускают педаль сли­ва и одновременно плавно, но энергично нажимая на педаль топлива, трогают трактор с места.

Коробка передач трактора К-700

Рис, 62. Схема переключения передач трактора К-700:

1 — первый режим переднего хода; 2 — второй режим переднего хода; 3 — третий режим переднего хода;

4 — четвертый режим переднего хода; 5 — первый режим заднего хода;

6 — второй ре­жим заднего хода; 7 — порядок переключения передач в каж­дом режиме.
Коробка передач трактора К-700

А — продольный разрез; б — поперечный разрез; 1 — корпус пере­блокировки; 5-рычаг переключения передач;

6-рычажок; 7-рыча — него хода; 10 — вилка шестерни реверса; 11 — вилка первой и второй

Передачи; 14 — боном; 15 — рычаг
