Трактор Т-4 гусеничный общего назначения класса 4 т полная характеристика

На тракторе установлен шестицилиндровый дизель АМ-01. Муфта сцепления двухдисковая сухая постоянно замкнутая. Карданный привод с резиновыми втулками. Коробка передач трехдиапазонная четырехступенчатая. Центральная передача коническая с нулевым углом спи­рали. Конечные передачи цилиндрические одноступенча­тые. Привод вала отбора мощности независимый.

Механизм поворота планетарный одноступенчатый с самоустанавливающимися сателлитами и сухими лен­точными тормозами.

Подвеска гусеничного хода полужесткая на попереч­ной балансирной листовой рессоре, зацепление гусени­цы цевочное, натяжное устройство эластичное. Звенья гусеничной цепи составного типа литые с приподнятым шарниром и беговой дорожкой.

Привод насоса гидросистемы от распределительного вала двигателя.

Кабина закрытого типа с отоплением горячим возду­хом от радиатора двигателя.

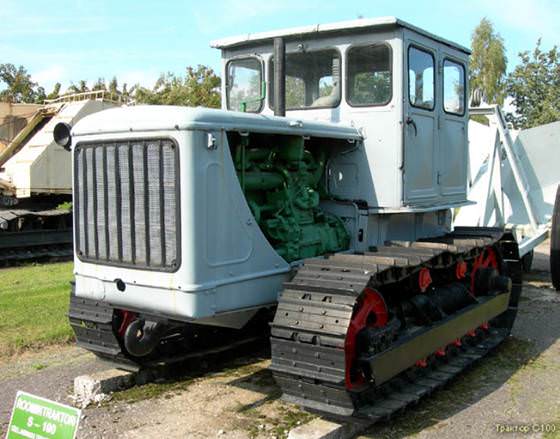

Трактор С-100 Гусеничный трактор общего назначе­ния с дизелем КДМ-100.

Трактор имеет пять передач переднего хода и четыре передачи заднего, что обеспечивает возможность челноч — но-реверсивной работы. Муфта сцепления сухая, фрик­ционная, однодисковая, непостоянно замкнутого типа, с поперечной компенсацией и с дисковым тормозком. Управление муфтой ручное. Коробка передач шестерен­чатая трехходовая с цилиндрическим реверсом и про­дольным расположением валов. Коробка имеет отдель­ный картер, прикрепленный к картеру заднего моста.

Кроме пружинных защелок и замка, сблокированного с муфтой сцепления, коробка оборудована качающимся ограничителем переключения, предохраняющим от одно­временного включения нескольких передач.

Центральная коническая передача состоит из шесте­рен со спиральными зубьями. Привод управления раз­дельный: многодисковые сухие муфты выключаются ры­чагами (при помощи гидравлического вспомогательного механизма), а ленточные тормоза включаются педалями. Конечные передачи представляют собой двухступенчатые цилиндрические редукторы.

Ось ведущих колес разрезная, служит одновременно осью качания тележек. Остов трактора полурамный. Он образован картером заднего моста и двумя лонжерона­ми, соединенными в передней части поперечиной.

Подвеска полужесткая, имеет одну основную попереч­ную рессору и две дополнительные. Катки вращаются на подшипниках качения.

Гусеница со звеньями составного типа; зацепление цевочное. Натяжное устройство гусениц эластичное.

Трактор оборудован прицепным устройством маятни­кового типа, закрытой кабиной и мягким сиденьем. Пре­дусмотрена установка вала отбора мощности.

Двигатель закрыт капотом. Топливный бак оборудо­ван механизированной заправкой.

Трактор Т-100М. Представляет собой модернизированный трактор С-100. Отличается более мощным и экономичным дизелем Д-108, меньшим весом и электри* ческим запуском пускового двигателя.
