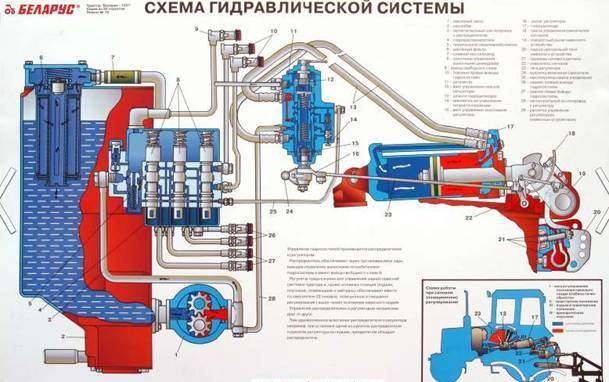

Гидравлическая система состоит из насоса, распределителя, силовых цилиндров и бака с фильтром. Они соединены между собой шлангами, трубками или каналами, если выполнены в одном корпусе. Насос накачивает из масляного бака масло, которое под давлением поступает по стальным соединительным трубкам или каналам к золотниковому распределителю.
Тракторист, воздействуя на рукоятки распределителя, направляет поток масла к силовым цилиндрам и обратно в масляный бак.
Как используется гидравлическая система для управления навесными
и полунавесными машинами?
Навесное устройство является шарнирным механизмом, к концам тяг которого прикрепляется машина. Силовой цилиндр через систему рычагов воздействует на навесное устройство, при помощи которого машина поднимается, опускается и устанавливается на нужной высоте.
При работе с прицепной машиной силовой цилиндр устанавливается на машине и служит для поднятия и опускания ее рабочих органов.
