Через всасывающий канал 1 (рис. 101) масло из бака поступает в насос, а по нагнетательному каналу 2 подается из него в полость высокого давления.
Масло захватывается зубьями обеих шестерен, заполняет впадины между ними и переносится по обеим сторонам насоса из всасывающей полости В в нагнетательную полость Н с постепенным повышением давления от впадины к впадине.
В области зацепления обеих шестерен зубья постоянно находятся в соприкосновении и не пропускают масло.
Как устроен шестеренчатый насос гидросистемы?

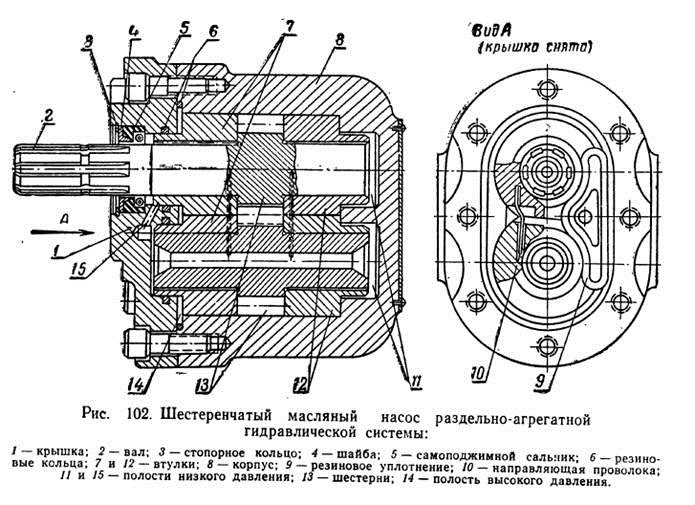

Каждая из двух шестерен 13 (рис. 102) вращается во втулках 7 и 12, правильное относительное положение которых достигается такой установкой втулок, при которой их лыски совпадают, и наличием направляющей проволоки 10.
Перетекание масла через зазоры между торцами шестерен и втулок в насосе предотвращается тем, что втулки автоматически поджимаются к шестерням давлением масла.
Нагнетательная камера насоса соединена каналом с полостью над торцами втулок. Давление масла прижимает втулки к шестерням в торцовом направлении и уменьшает утечку масла. Части площади торцов, находящиеся против малонагруженной зоны всасывания, изолированы от воздействия высокого давления пластиной с резиновым уплотнением 9.
Вытеканию масла из полости высокого давления препятствуют резиновые кольца 6. Для облегчения работы сальника полость 15 (зона всасывания) перед самоподжимным сальником соединена со всасывающей ‘камерой насоса. Масло, просочившееся из полости высокого давления в полость 15, вновь попадает во всасывающую камеру.
Корпус насоса алюминиевый. Для соединения с гидросистемой насос имеет две муфты: входную и выходную (две угловых, или две прямых, или одну угловую и одну прямую). При транспортировке насосов на выходные концы муфт навинчивают транспортные крышки.
