Система воздушного охлаждения тракторов

В чем состоят особенности охлаждения тракторного двигателя Д-16

Для охлаждения этого тракторного двигателя использован центро­бежный вентилятор (рис. 27) с двухсторонним входом воздуха на рабочее колесо. Входные отверстия защище­ны сетками и снабжены поворотными сегментными за­слонками для регулировки воздушного потока в зависимости от температуры окружающего воздуха и нагрузки трактора. Рабочее колесо вентилятора закрытого типа установлено консольно на валу, который вращается на двух шарикоподшипниках. Подшипники периодически смазывают через масленку.

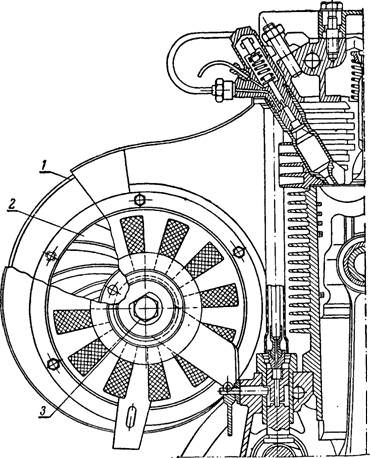

Рис. 27. Вентилятор охлаждения тракторного двигателя Д-16:

/ — корпус вентилятора; 2 — колесо; 3 — вал.

Рис. 28. Вентилятор ох­лаждения тракторного двигателя Д-37М:

1 — обтекатель; 2 — ротор (рабочее колесо); 3 — вал вентилятора; 4 — пробка от­верстия для заливки масла; 5-защитная сетка; 6-шкив; 7 — направляющий аппарат; 8 — стяжной болт,

Вал вентилятора приводится во вращение от колен­чатого вала ременной передачей, обеспечивающей при номинальном числе оборотов тракторного двигателя вращение колеса вентилятора с числом оборотов 4000 в минуту.

Вентилятор установлен с правой стороны двигателя. Поток воздуха направляется штампованным стальным кожухом. Большая часть потока направляется на голов­ку. Для этого на противоположной стороне цилиндров установлены дефлекторы с узкими щелями для выхода воздуха, которые уменьшают его поток вокруг цилиндров и, кроме того, обеспечивают равномерное охлаждение цилиндров по окружности.
